Drehgestell-Antrieb
Der Gamechanger

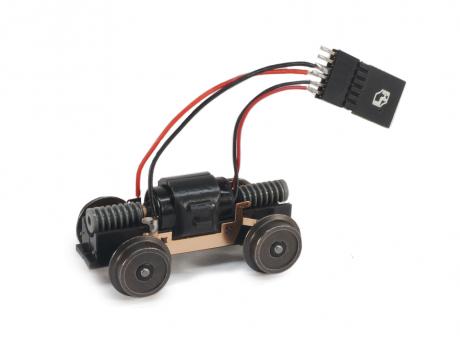

Mehrere Jahrzehnte wurden die Drehgestelle unserer Modelle mittels Mabuchi-Motor und Kardanwellen angetrieben, und es war gut so! Aber es geht auch besser – viel besser! Die brandneuen und höchst innovativen Drehgestell-Antriebe von HALLING Modelle sind mit einem kleinen, aber leistungsstarken Glockenankermotor ausgestattet.
Das bewusst einfach gewählte Design erlaubt den Einsatz in unterschiedlichsten Modellen. Ob als Nachrüstantrieb für eines der hochwertigen Standmodelle von HALLING Modelle, als Antrieb für eine Eigenkonstruktion oder ein 3D-Modell oder als zweiachsiger Micro-Antrieb – die Möglichkeiten sind nahezu unbegrenzt!
Es stehen vier unterschiedliche Achsstände in jeweils drei Spurbreiten zur Auswahl. Daraus ergeben sich 12 Standardantriebe, die jeweils mit passenden Radscheiben ausgestattet sind. Darüber hinaus wird auch die Möglichkeit geboten, einen gesuchten Antrieb selbst zu konfigurieren. Alle Komponenten sind auch einzeln erhältlich und werden auf Wunsch bei der Bestellung eigens montiert!
In der Standard-Ausführung weisen die Drehgestell-Antriebe folgende technischen Daten auf:
- 712-D Glockenanker-Motor
- NEM651 Schnittstelle
- Betriebsspannung 12V=
- 2 Achsen angetrieben
- 4 Räder stromführend
- keine Haftreifen
Der schlichte, nahezu elegante Aufbau dient nicht nur der raschen Montage. Die Antriebe lassen sich sehr einfach auf unterschiedliche Spurweiten umrüsten und erlauben den Einsatz unterschiedlichster Raddurchmesser. Die Achsen werden direkt vom Getriebeblock gehalten. Der Getriebedeckel ermöglicht die standardisierten Drehgestellblenden von HALLING-Modellen aufzustecken, kann aber zugunsten von mehr Bodenfreiheit auch abgenommen werden.

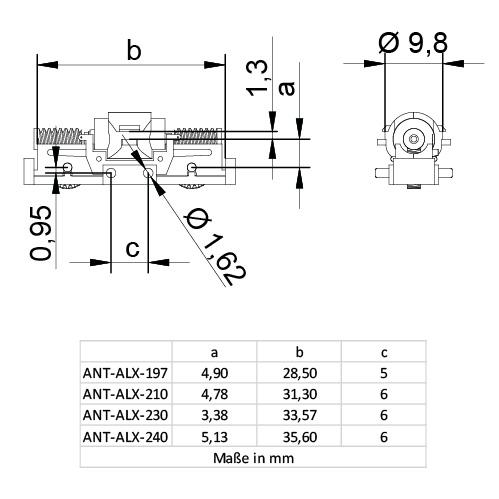

Der Einbau erfolgt ohne Werkzeug durch Einklicken in den „Halling-Schmetterling“ (siehe unten). Diese Aussparung in einer 1mm starken Bodenplatte bietet genügend Bewegungsfreiheit. Für kleinere Spurweiten lässt sich der Platzbedarf naturgemäß reduzieren! Bitte entnehmen Sie die entsprechenden Maße der beigefügten Zeichnung.
Die Antriebe sind für den Einbau in Modellen vorgesehen und benötigen für optimale Laufeigenschaften zusätzliches Gewicht!
Alle Antriebe sind mit einer sechspoligen NEM651 Schnittstelle ausgestattet. Diese erlaubt neben der einfachen Digitalisierung auch den Anschluss an weitere elektronische Komponenten. Im einfachsten Fall ist das ein Kabelbaum mit Steckern, der zwei Drehgestell-Antriebe in einem Modell verbindet.
Die Schnittstelle erlaubt darüber hinaus die Integration des Antriebs in eine Bordelektronik mit einer zentralen Hauptplatine. Dieses Motherboard bietet neben Anschlüssen für mehrere Antriebe und einer Decoder-Schnittstelle auch leicht zugängliche Lötpads um Zusatzfunktionen wie Front-Hecklicht oder eine Innenraumbeleuchtung ansteuern zu können. Entsprechende Zurüstsätze werden zurzeit vorbereitet und in Kürze vorgestellt.
Schon jetzt stehen 3D-Modelle der Drehgestell-Antriebe auf halling.at für den Download bereit! Importieren Sie den Antrieb Ihrer Wahl in ihr Konstruktionsprogramm bevor Sie mit der Konstruktion beginnen, oder überprüfen Sie ob der Antrieb in Ihr 3D-Modell passen könnte!
HALLING-Schmetterling
